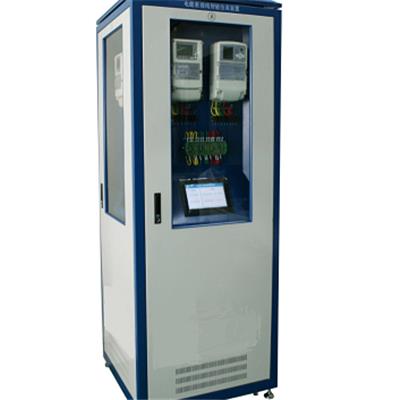

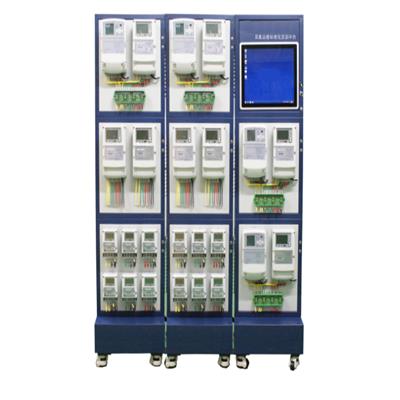

S46电工基础实训装置

一、 概述

装置分为A、B两版。

A版主要为装表接电和调试实训柜。可进行单相电能表安装接线实训、单相照明安装实训、三相智能表安装实训、电动机控制安装实训、电能表和集中器之间不同采集组网方式的安装、接线和调试。

B版主要为故障排查和装表接电实训柜。可进行集中器、采集器和电能表之间不同采集组网方式的安装、接线和调试，台区总漏电保护空开的安装、接线和调试。用电信息采集故障排查、线损分析、漏电故障排查等。

二、 功能特点

装置配置3个单相调压器，可以根据需要调节不同的输出电压，调节范围为0V-250V，可以根据装置配置的数显电压表来监视输出电压的大小。

装置配置3个电流调节旋转，可以根据需要调节不同的输出电流，电流调节范围为1A,1.5A.2.5A，可以根据装置配置的数显电流表来监视输出电流的大小。

A版主要功能：

1) 适用于低压单、三相计量用户表接线工艺培训、技术考核和技术鉴定；

2) 适用于用三块单相表替代三相四线电能表接线工艺培训、技术考核和技术鉴定；

3) 适用于三相异步电动机Y－△起动控制电路接线工艺培训、技术考核和技术鉴定；

4) 适用于三相异步电动机正反转起动控制电路接线工艺培训、技术考核和技术鉴定；

5) 适用于单相居民照明回路接线工艺培训、技术考核和技术鉴定；

6) 适用于三相异步电动机点动、自锁控制电路的接线工艺培训、技术考核和技术鉴定；

7) 适用于PLC控制三相电动机启动控制回路的安装实训；

8) 装置能够满足集中器、采集器、电能表的安装实训，并能够满足三者之间的通讯接线培训，包括载波通讯和RS485通讯接线。

B版主要功能：

1) 为了避免学员在操作中由于操作不当造成短路，现将柜体所有线路按照现场布线方式接好，原则上不让学员对表计、总保部分进行接线操作。在B面进行装表接电实训项目时，需对B面进行更换操作面板模块；

2) 故障模拟模块适用于电力总漏电保护器的故障演示，可以设置0-250mA漏电流，设置细度1mA，满足各种不同类型的总漏电保护器跳闸模拟，让学员掌握学习漏电保护器的调试和测试，同时能够进行判断和排查漏电故障；

3) 可以模拟由于三相用户漏电开关损坏拒跳导致总漏电保护器跳闸的故障现象；

4) 可以模拟由于单相用户漏电开关损坏拒跳导致总漏电保护器跳闸的故障现象；

5) 可以模拟总漏电保护器的零线跨接，导致总保跳闸的故障现象；

6) 可以模拟总保进线断相和缺相等电源故障；

7) 可以模拟由于线损存在，台区用户表的电流相加小于台区总表电流的现象；

8) 可以实现三相电能表的电压断相、电流短路等现场常见故障；

9) 可以实现单相电能表分流窃电和一火一地异常用电等常见故障；

10) 可以模拟采集终端电压断相，电流短路，电流极性反接等常见故障；

11) 可以模拟采集器与电能表之间的RS485断A，断B，A,B互反等常见故障；

12) 可以通过配置的故障恢复线，手动恢复设置的故障。
