智能配变终端

智能能配变终端是针对400V台区的智能化建设而推出的智能配变终端产品，集供用电信息采集、设备运行状态监测、智能控制与通信等功能于一体的二次设备

产品功能

u 配变监测功能

终端可通过实时采集配变的电压、电流或通过与集中器通讯的方式实现配电台区的各电气参数的集中监测。

u 台区设备状态监测功能

终端可对变压器的油温、瓦斯保护信号、有载调压/调容变压器的档位状态、风机状态、变压器低压总断路器位置状态、柜门等开合状态进行监测。

u 无功补偿控制功能

装置能自动的实现无功的自动控制，具备直接控制电容器组和直接与智能电容器通讯两种控制方式。可实现电容器容量、投切状态等信息监测，支持三相共补、分补、混合补偿等补偿方式。

u 三相不平衡治理功能

终端可通过对台区三相不平衡情况的监测，控制接入的智能换相开关、相间电容、电力电子平衡设备实现对三相不平衡的综合调节功能。

u 台区智能设备通讯管理及功能

终端可通过RS485、以太网、载波等通讯方式实现对台区及用户剩余电流动作保护器、低压智能进出线开关、集中器等智能设备进行通信，实现智能设备的通讯管理功能，从而实现剩余电流动作保护器的分/合状态、剩余电流值、电压/电流和事件报警等信息，低压进出线开关的位置、失电信息、用户侧电压数据信息、用电信息等数据的采集。

u 台区环境监测及控制功能

可通过配置温度、湿度传感器实现对户外配电箱、配电站和箱式变电站的温度、湿度信息的监测。可配合风机等设备实现台区环境的自动调节

u 数据记录及远传功能

终端实时记录采集的模拟量数据、配电台区失电、故障等事件信息，并可通过本地人家界面查看或通过无线、以太网等多种通讯方式主动上送配电自动化主站。

u 数据统计功能

终端具备台区日统计功能：可对有功电量和正、反向无功电量的总、尖、峰、平、谷的数据、对线损、变损、平均负荷率、日重过载次数及时段、日运行时间等数据进行统计；按月、日累计各相别电压合格率、各相别电压偏差超上限和超下限累计时间，并记录保存； 极值统计功能：对三相电压最大、最小值，三相电流最大、最小值及出现时间；功率因数最大、最小值及出现时间；三相电压、电流畸变率最大值，电压、电流不平衡度最大值及出现时间进行统计。

统计数据支持本地查看及配电自动化远方调用。

u 对时功能

接受并执行主站系统下发的对时命令

u 维护功能

终端能通过当地和配电自动化主站远程两种方式进行程序升级、参数、定值的修改、读取；具备异常时能自动复位功能。

产品特点：

u 标准化、模块化设计

终端采用标准的4U机箱，各功能模块采用插拔式结构，便于维护和更换。

u 维护方便

由于采用了模块化设计，支持在装置带电情况下对功能模块进行维护。

u 可靠性强

在运行及加上电源、断电、电源电压缓慢上升或缓慢下降，均不会误动或误发信号现象， 并内部集成了长寿命、免维护的超级电容作为后备电源，在系统当终端主电源故障时，超级电容能自动无缝投入，并应维持终端及终端通信模块正常工作至少1 分钟，并具有与主站通讯3 次完成上报数据的能力。平均无故障工作时间（MTBF）不低于50000h；终端使用寿命8～10 年

u 通讯接口丰富

终端具备6路485/232通讯接口、2路网络接口、并可选配载波、无线公网、射频、rola、WIFI等通讯接口，方便实现台区其他智能设备的接入及终端数据的集中上传，从而实现台区的通讯集中管理。

u 电能质量综合治理能力强

终端可根据台区的不同电能质量情况，实现台区的无功补偿、电压调节、三相不平衡、谐波的综合治理，保证台区电能质量的合格。

u 通讯规约丰富

支持modbus、DL/T 645、Q/GDW 1376.1、Q/GDW 1376.4 、DL/T 634标准的101、104等标准通讯协议，并可支持用户自定义协议。

技术指标：

n 额定电压：AC220V/380V，允许偏差：-30%~+30%；

n 额定电流： 5A；测量范围：0~6A

n 额定频率：50 Hz；测量范围：45Hz ~55Hz

n 测量精度：电压：≤±0.5%；电流：≤±0.5%；频率：≤0.01Hz；有功功率：≤±1%；无功功率：≤±1%；功率因数：≤±1%；视在功率：≤±1.0%；电度量：≤1.0%。

n 485/232接口：6路，波特率：2400bit/s 、9600bit/s、19200bit/s可选；网口：2路，10/100Mbit/s自适应

n 开关量输入：4路，支持单点遥信；电源不低于24V； 软件防抖动时间10～60000 毫秒可设。

n 防护等级：IP20

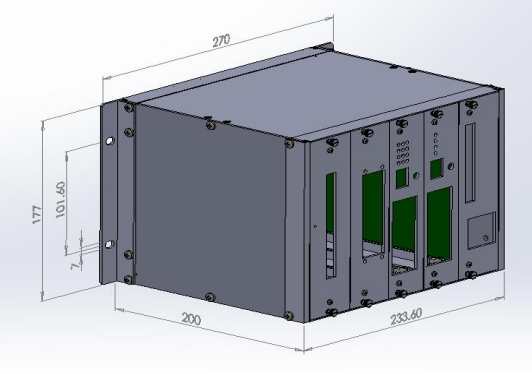

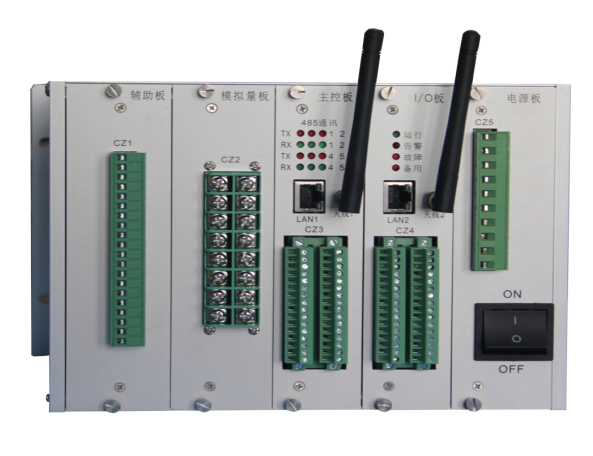

n 产品结构图
