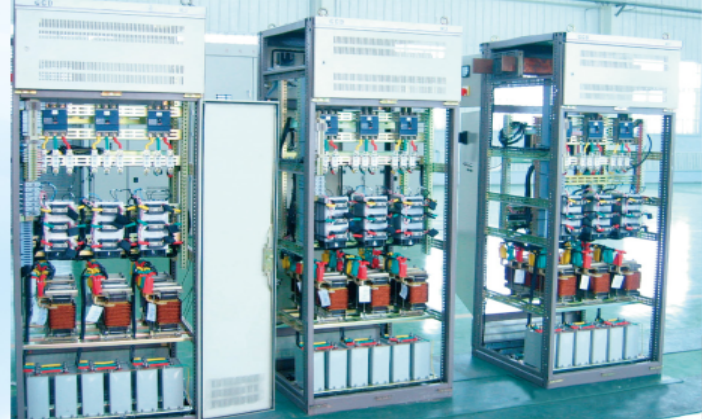

GGJ型低压无功补偿装置

概述

GGJ型动态无功补偿装置是专用于低压电网实现快速投切的无功补偿装置。该设备通过采集低压进线的的无功信息，自动的实现低压集中供电区域的无功自动跟踪补偿控制。装置可广泛应用于电力、钢铁、煤矿、石油、机械、化工、造船、轻工、港口、建材、矿山、小区等低压380V、660V集中配电等场合，具有无功就地平衡、提高用电质量，降低线损等效果

产品功能

实现对低压集中供电的无功自动跟踪补偿功能

实现配电所的电气参数检测功能

稳定电压，提高电压合格率

吸收谐波电流，降低设备运行温度，提高设备使用寿命

提高功率因数，降低线路损耗，节约电能

释放变压器容量，提高变压器的有效利用率

产品特点

控制系统采用本机控制方式，可实现无功的就地平衡

模块化设计、维护、扩展方便

接口完善，预留有线、无线等通讯接口，方便设备的集中管理

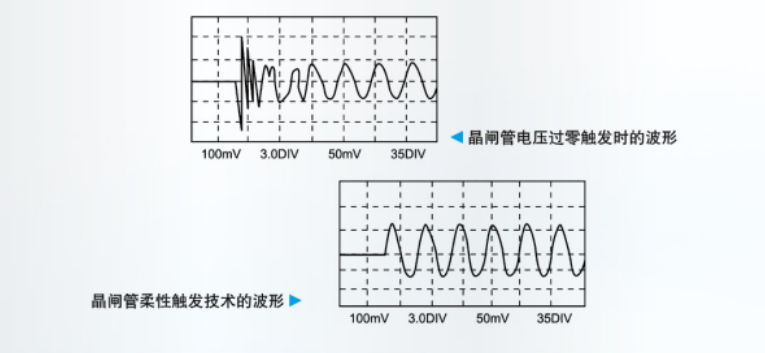

无涌流投切技术，在电容器的投切中采用专用的投切技术，保证投切过程中无涌流。

精细化的设计，根据现场的电气参数、设备的负荷特性为用户提供精细的量身定制设计及服务，满足用户的实际需要

完善的保护功能，系统配置了过流、过压、失压等保护功能，保证系统的安全可靠运行

工作原理

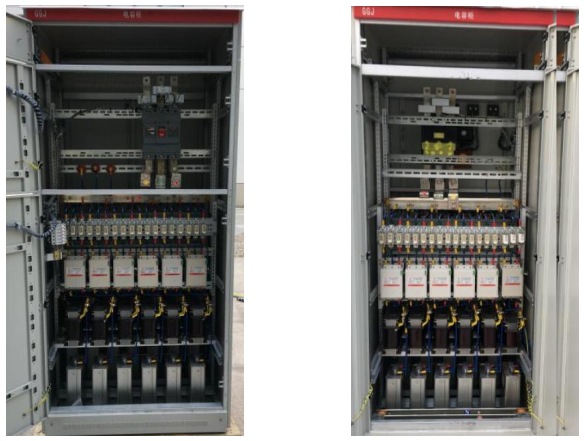

GGJ动态无功补偿装置,主要由四大部件组成 : 自适应控制器、大功率晶闸管、滤波电抗、抗谐波电容。自适应控制器对系统电压电流取样，计算出瞬时无功功率并与设定的无功功率投切门限比较，控制无触点开关装置或机电一体化装置，实现电容投入或切除。无触点开关是采用反并联晶闸管模块，由过零触发电路触发，消除了投入电容时的涌流，当电流小于晶闸管模块的维持电流时电容即被切除，因此切除电容时不产生过电压，有效改善电网电压的闪变率。滤波电抗与抗谐波电容构成带通串联谐波吸收回路，并对电网系统基波提供超前无功功率补偿。

技术参数
